產品描述

測量原理/Measuring principle-----------------------------------------------------

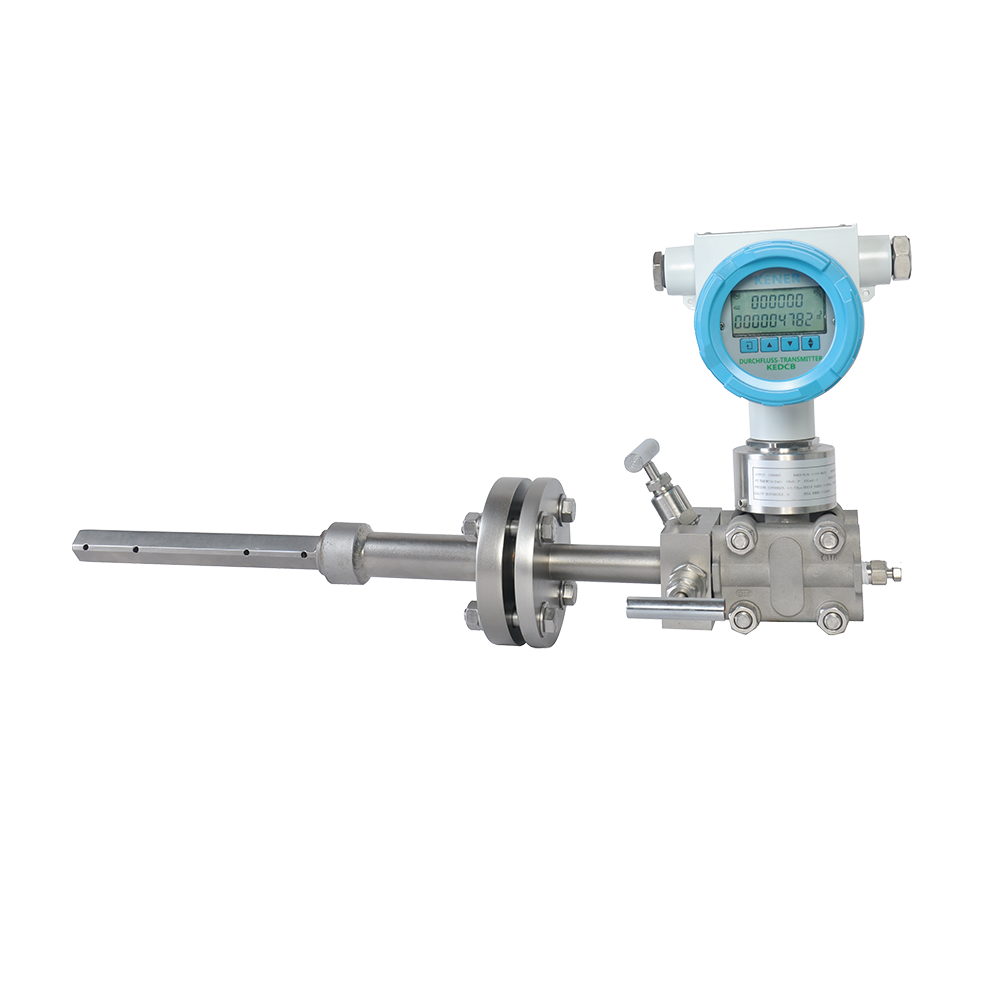

威迪巴流量計是一種插入式流量測量儀表。在管道中插入一根威迪巴傳感器 , 當流體流過傳感器時 , 在其前部迎流方向產生一個高壓分布區 , 在其后部產生一個低壓分布區。傳感器在高、低壓區有按一定規則排列的多對一般為三對取壓孔 , 分別測量流體的全壓力包括靜壓力和平均速度壓力 Pl和靜壓力 P2。將 P1 和 P2 分別引入差壓變送器 , 測量出差壓 △P=P1-P2, △P反映流體平均速度的大小 , 以此可推算出流體的流量。

工作原理/working principle-------------------------------------------------------

當流體流過探頭時，在其前部產生一個高壓分布區，高壓分布區的壓力略高于管道的靜壓。根據伯努利方程原理，流體流過探頭時速度加快，在探頭后部產生一個低壓分布區，低壓分布區的壓力略低于管道的靜壓。流體從探頭流過后在探頭后部產生部分真空，并在探頭的兩側出現旋渦。均速流量探頭的截面形狀、表面粗糙狀況和低壓取壓孔的位置是決定探頭性能的關鍵因素。低壓信號的穩定和準確對均速探頭的精度和性能起決定性作用。威迪巴均速流量探頭能精確地檢測到由流體的平均速度所產生的平均差壓。威迪巴流量計探頭在高、低壓區有按一定準則排布的多對取壓孔，使準確測平均流速成為可能。

優點/ advantages----------------------------------------------------------------

威迪巴流量計的突出優點是:輸出一個非常穩定、無脈動的差壓信號

● 可測量多種介質，應用范圍廣泛

● 精度高、量程比大

● 探頭取壓孔本質防堵

● 測量信號穩定、波動小

● 管道永久壓損低

● 獨有高強度的子彈頭形單片雙腔結構

● 安裝費用低，基本免維護

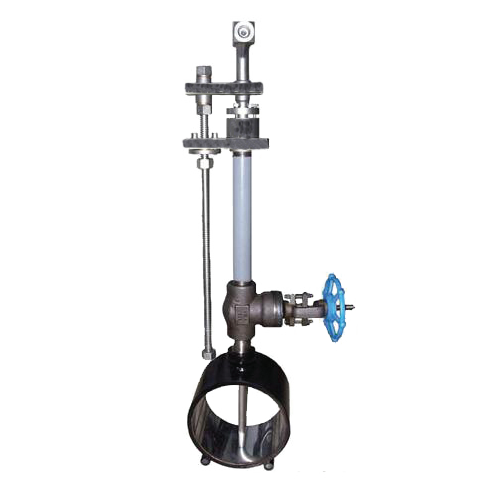

● 可以在線安裝和檢修

探頭特點/probe characteristics---------------------------------------------------

1、子彈頭截面形狀的探頭能產生精確的壓力分布，固定的流體分離點;位于探頭側后兩邊、流體分離點之前的低壓取壓孔，可以生成穩定的差壓信號，并且有效防堵。內部一體化結構能避免信號滲漏，提高探頭結構強度，保持長期高精度。

2、威迪巴流量計探頭以其卓越的防堵設計，徹底擺脫了阿牛巴等插入式流量探頭易堵塞的弊端，使均速管流量探頭的防堵水平達到了空前的高度。

3、威迪巴流量傳感器探頭高壓取壓孔不會被堵探頭的前部形成高壓區，壓力略高于管道靜壓，阻止了顆粒進入。請注意:在探頭的高壓取壓孔處流體的速度是零，沒有物體會進入取壓孔。開機時，流體在管道靜壓作用下，進入彎管，很快形成了壓力平衡的狀態。當壓力平衡狀態形成以后，流體在彎管進口處遇到高壓，繞道而行，不再進入彎管中。

4、威迪巴的低壓孔實現本質防堵，一般情況下灰塵、沙子和顆粒在渦街力的作用下，集中在探頭的后部。這就是為什么秋天的樹葉總是集中在背風的房子后面的原因。其它的探頭由于低壓取壓孔取在探頭尾部真空區，在渦街力的作用下，探頭的低壓取壓孔很快地被渦流帶來的雜質堵死。威迪巴的獨特設計，使低壓取壓孔位于探頭側后兩邊，流體分離點和尾跡區的前部。這種設計從本質上防止了堵塞并且能產生一個非常穩定的低壓信號。
