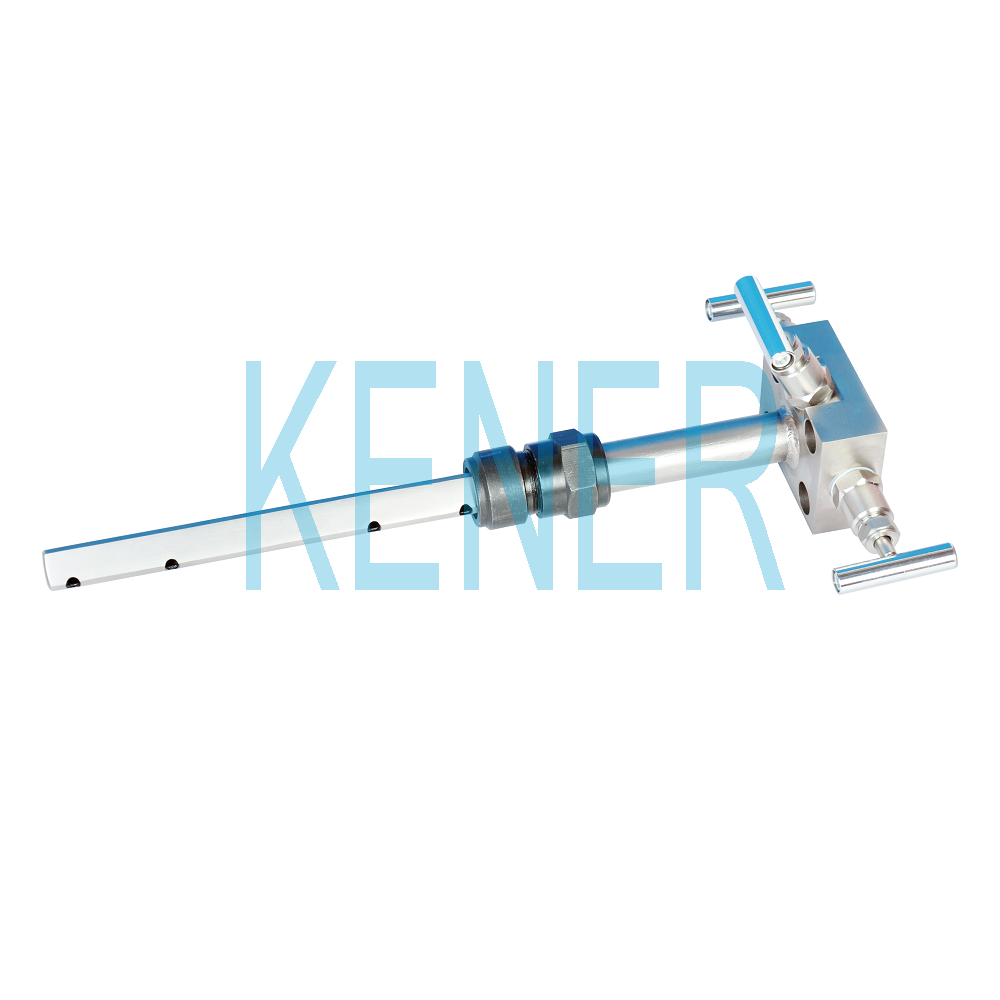

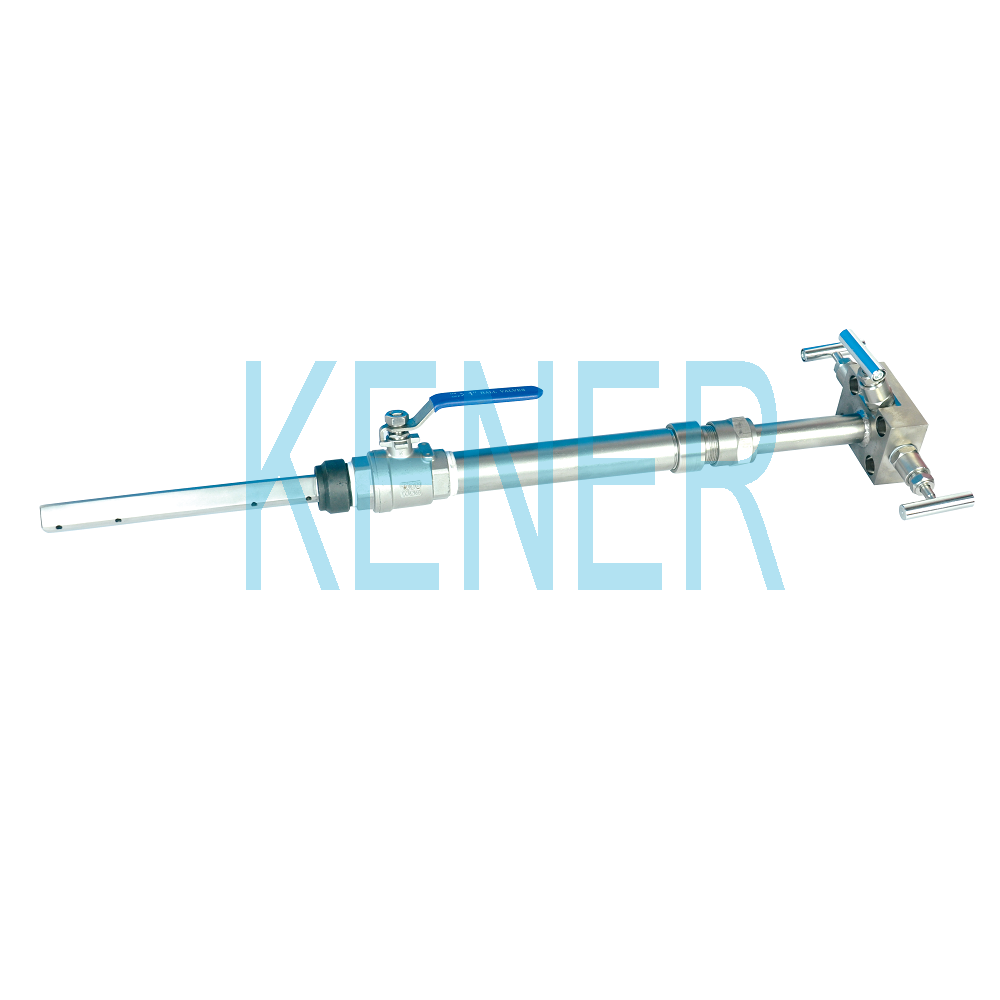

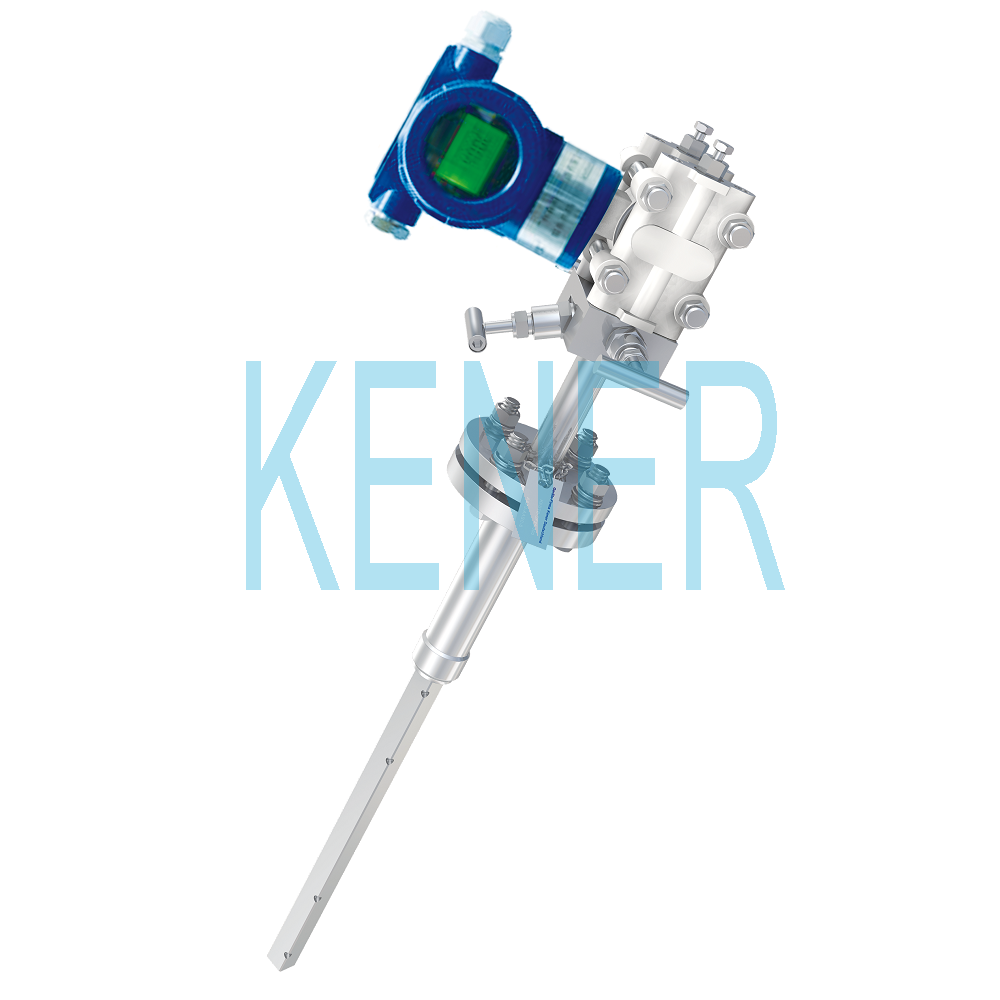

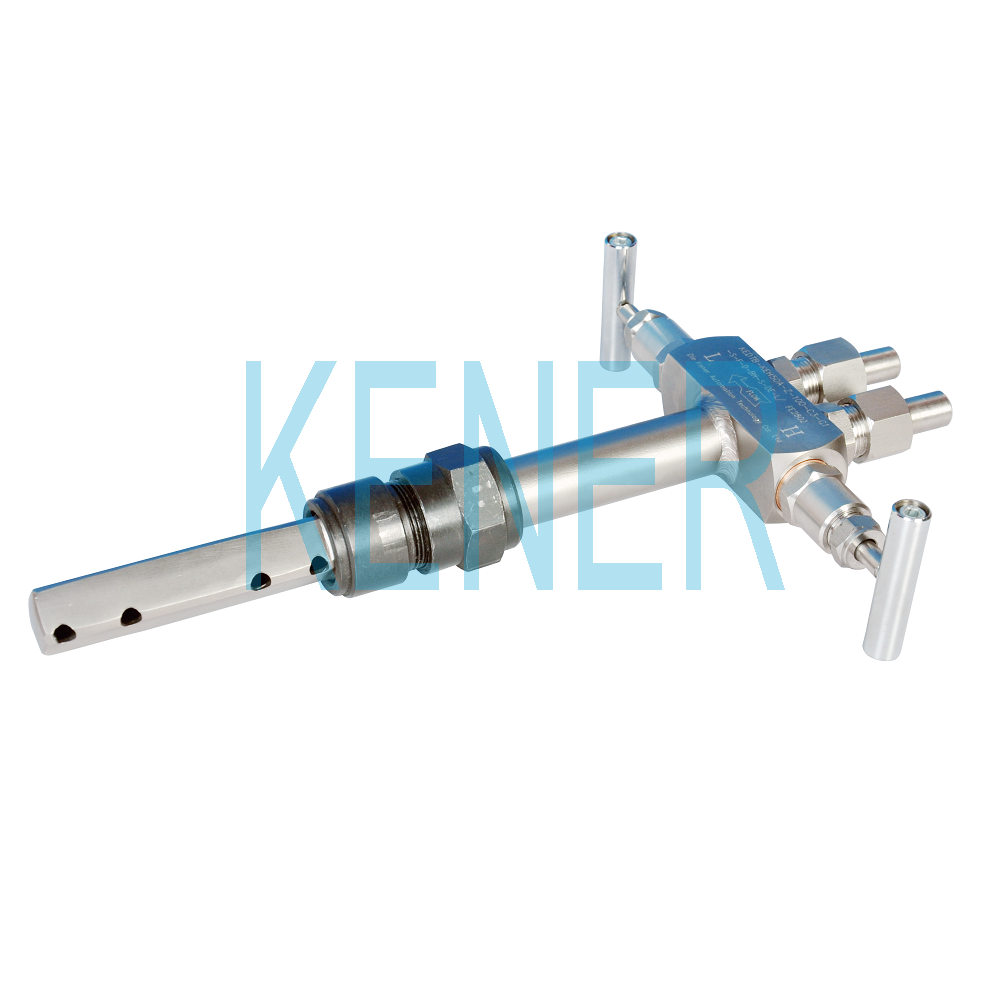

產品描述

工作原理/working principle-----------------------------------------------------------◆◆ 笛形均速管與孔板的差壓式流量傳感器一樣都遵循伯努利方程。它是通過管道的平均流速及管道的有效截面積的乘積來確定流量的。 一般管道中的流速分布是不均勻的。如果是充分發展的流體，其速度分布為指數規律。為了準確計量，將整個圓截面分成四個單元 面積相等的兩個半圓及兩個半環。阿牛巴流量計的檢測桿是由一根中空的金屬管組成，布置在垂直于流向的工藝管道中，迎流面鉆兩對總壓孔，分別處于各單元面積的中央，它們分別反映了各單元面積的流速大小。由于各總壓孔是相通的，傳至檢測桿中的各點總壓值平均后，由總壓引出管經高壓接頭，送到變送器的正壓室。 當笛型勻速管正確安裝在有足夠長度直管段的工藝管道上時，流量截面上應沒有旋渦，整個截面的靜壓可認為是常數。在檢測桿的背面中間設有檢測孔，代表了整個截面的靜壓。經靜壓引出管由低壓接頭引至變送器的負壓室，正、負壓室測得的差壓的平方與流量截面的平均流速成正比，從而獲得差壓與流量成正比的關系。

結構組成/Structural components-----------------------------------------------------◆◆

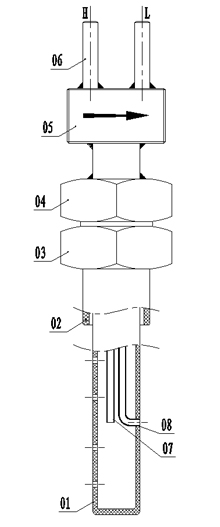

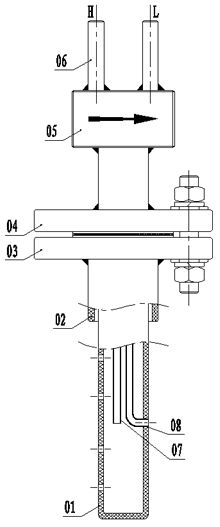

1.法蘭連接笛型均速管傳感器結構 2.螺紋連接笛型均速管傳感結構 1.測量管 2.支撐管 3.支撐法蘭 4.測量管固定法蘭 5.連接座 6.引壓管 7.(正壓)毛細引壓管 8.(低壓)毛細引壓管   1.測量管 2.支撐管 3.連接螺母 4.測量管固定螺紋連接件 5.連接座 6.引壓管 7.(正壓)毛細引壓管 8.(低壓)毛細引壓管 產品特點/Product features-----------------------------------------------------------◆◆

永久壓損低 笛形均速管的永久壓力損失僅占差壓的2～15%，而一般孔板的永久損失卻要占差壓的40～80%。隨著管徑的增大，阿牛巴永久壓損可忽略不計，大大節省了動能成本 測量精度高、穩定性好 準確度高，并且長期穩定 量程比寬 量程比寬度達10：1 適用性廣 可用于液體、氣體和蒸汽流量等各種介質流量測量 有利于管道布局 笛形勻速管不僅適用于圓形管道，也適用于矩形管道。勻速管上下游直管段的長度要求比孔板低得多，給管道的布局設計帶來了很大的靈活性，節省了費用 安裝和維護更加簡便 笛形勻速管重量輕，安裝拆卸方便，無需起重工具，可以在被測管道不斷流、不停車的情況下進行安裝或拆卸

技術參數/Technical parameters-------------------------------------------------------◆◆

1、量程比：10：1 2、通用管徑：50mm～10m 3、測量精度：±1.0％ 4、重復精度：±0.2％ 5、工作壓力：0～25Mpa 6、工作溫度：-50℃～850℃ 7、適用介質：空氣、煤氣、煙氣、天然氣、自來水、鍋爐給水、含腐溶液；飽和蒸汽、過熱蒸汽等 8、連接方式：法蘭連接、螺紋連接

產品外形尺寸/Product dimensions-----------------------------------------------------◆◆

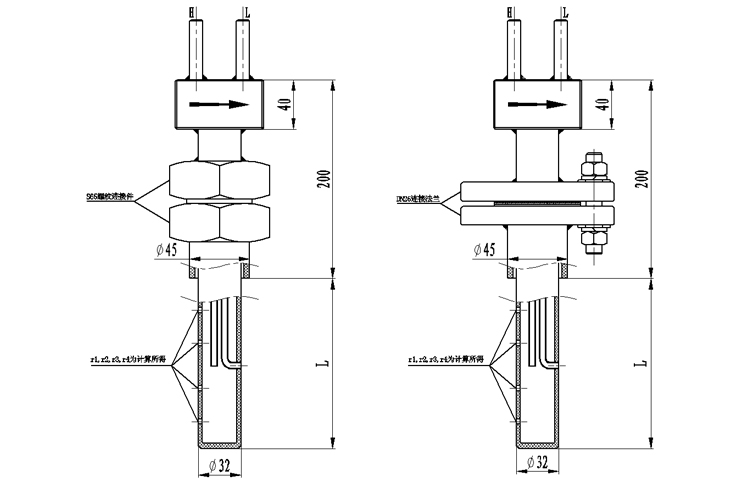

笛形均速管安裝尺寸示意圖 注：圖中“L”，“r1、r2、r3、r4”為客戶提供的管道參數計算所得。

1.請提供管道尺寸、壁厚、材質要求； 2.請提供流體狀況，如名稱，最大最小常用溫度，最大最小常用工作壓力，最大最小常用流量(如果是氣體，還需提供是在工作狀態下或20℃、101.325KPa標準狀態下，介質組分等)，密度，粘度等； 3.選擇防腐型時，應注明被測腐蝕性介質和濃度百分比等。

安裝和接線/Installation and wiring-----------------------------------------------------◆◆

●要求工藝管道的內徑與傳感器的設計時一致。 ●插入式均速管傳感器安裝時除了高壓孔應正對流速方向外，必須保證傳感器檢測桿與工藝管道的軸線垂直,夾角偏差應小于7°(圖a)；傳感器總壓孔中心與管道軸線夾角應小于7°(圖b)；檢測桿沿管道直徑方向插入到底部，其角度偏差小于7°(圖c)。   安裝時最大垂直誤差示意圖 ●對于垂直管道傳感器可安裝在管道水平面沿管道圓周360的任何位置上，高低壓引壓管應處于同一平面上；當測量液體時，應向下側傾斜安裝；當測量氣體時應向上傾斜安裝。 ●夾緊傳感器的裝置應保證不泄露，不松動，不位移。 ●由于傳感器是以速度面積法為基礎，采用近似積分理論，用較多的點來描述。   分布方程，并且是在充分發展的速度分布條件下建立的。所以，為了能得到一個理想的分布，必須在傳感器前后有一定長度的直管段（見下表） 序號 均速管流量傳感器安裝位置 上游側 下游側 有整流器 無整流器 同一平面 不同平面 1 有一個90°彎頭或三通 6D 7D 9D 3D 2 在同一平面內有兩個90°彎頭 8D 9D 14D 3D 3 在不同平面內有兩個90°彎頭 9D 19D 24D 4D 4 管道直徑改變（收或擴） 8D 8D 8D 3D 5 部分開啟的閘閥、球閥或其它節流 8D 8D 8D 3D 注：（1）表中“D”為管道內徑。（2）在管道段不足的情況下，上游應占管道全長的70％，下游占30％，此時仍可給出穩定的示值，但準確度下降。

常見故障及解決辦法/Common failures and solutions----------------------------------◆◆

序號 故障現象 產生的原因 清除方案 1 無差壓信號輸出 1、高低壓閥未打開 1、打開高低壓閥 2、平衡閥未旋緊 2、旋緊平衡閥 2 差壓信號輸出過小 1、導壓系統有泄漏現象 1、認真查找，排除泄露 2、二次表量程選配不當 2、調小差壓變送器上限值 3 差壓信號輸出過大 1、二次表量程選配不當 1、調大差壓變送器上限值 2、背壓孔堵塞 2、清洗勻速管，排除堵塞
