產品描述

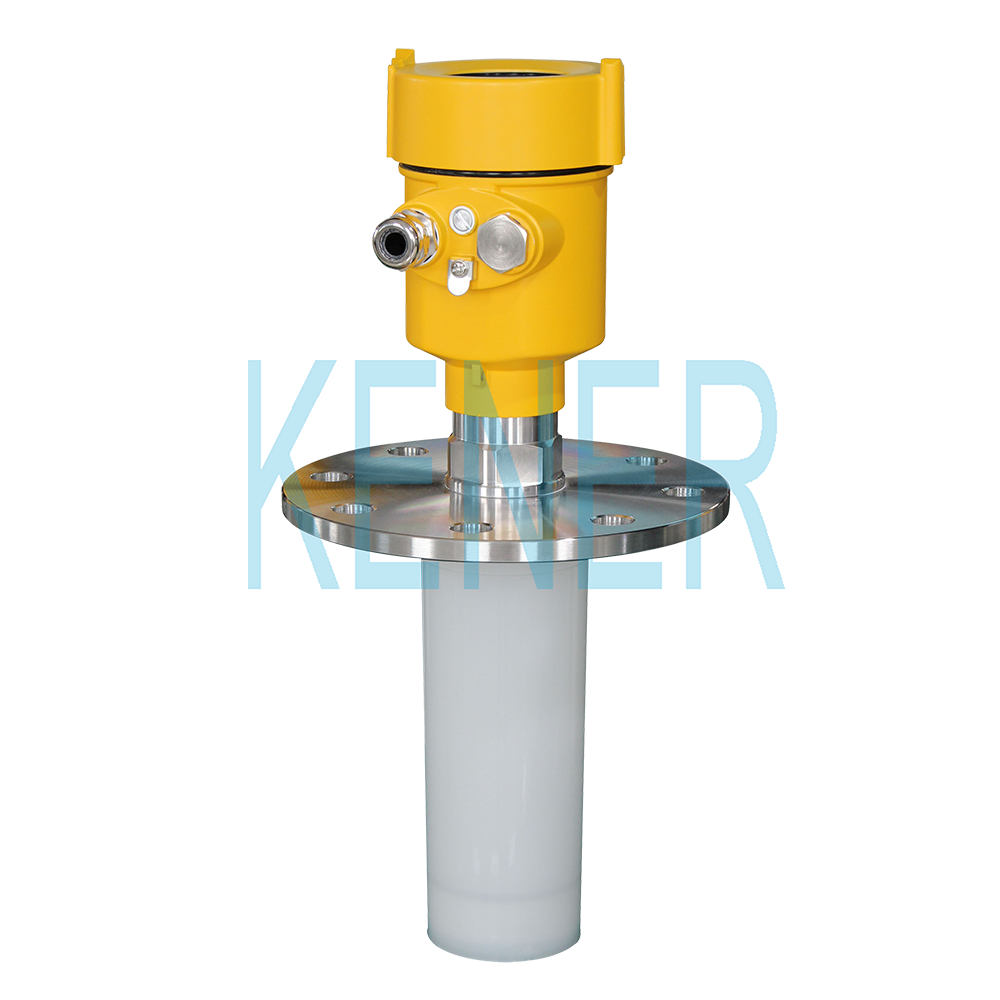

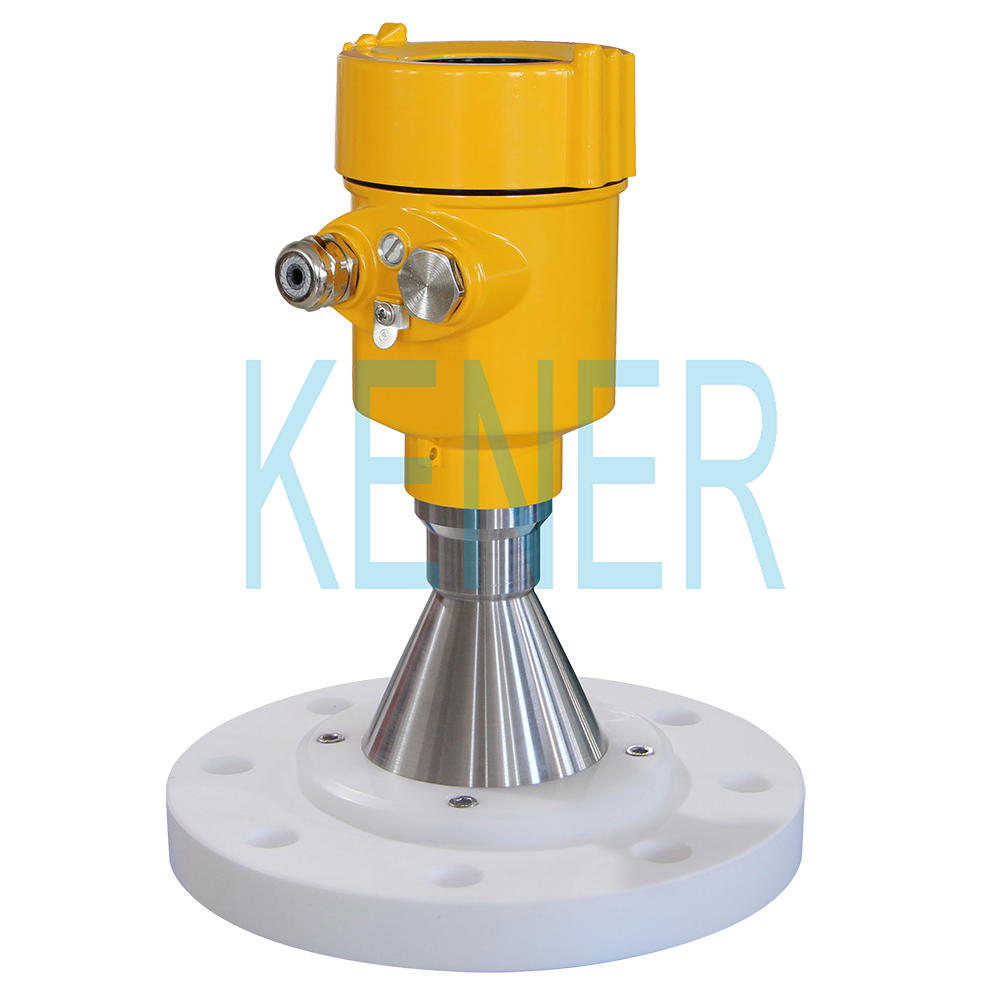

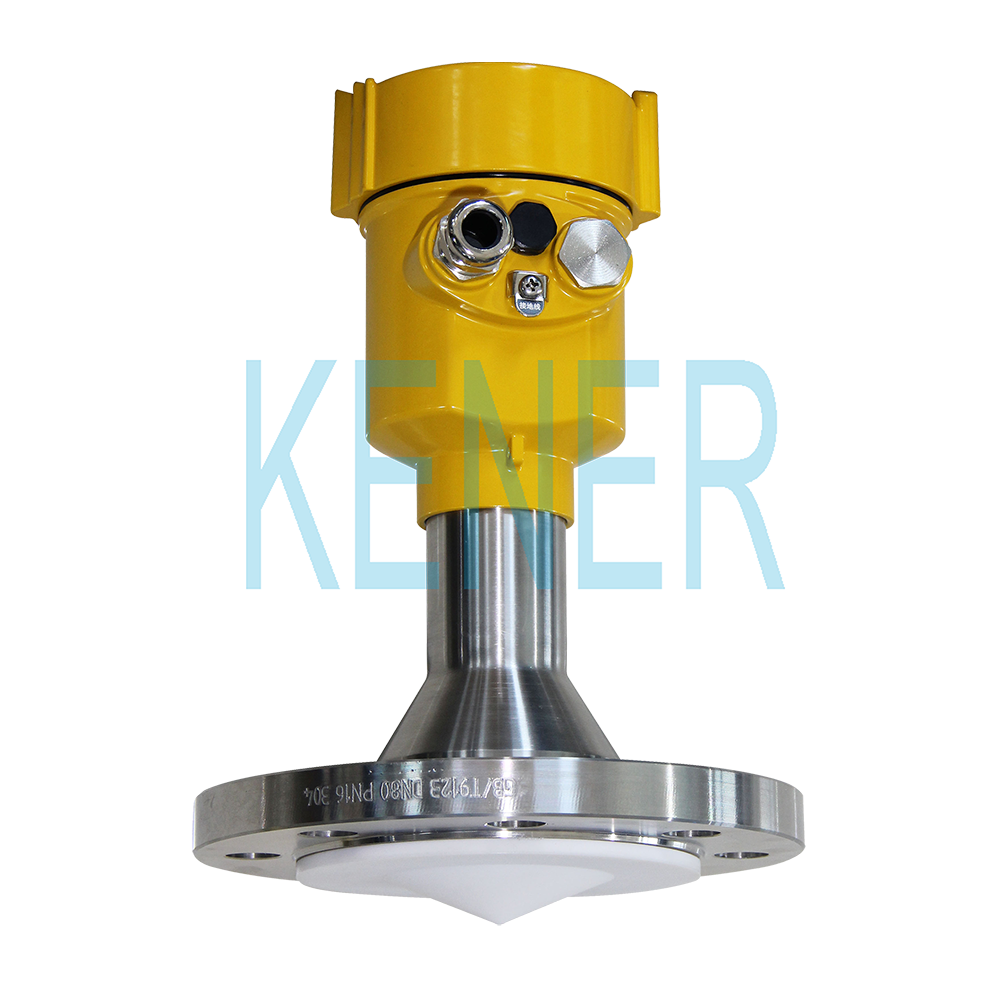

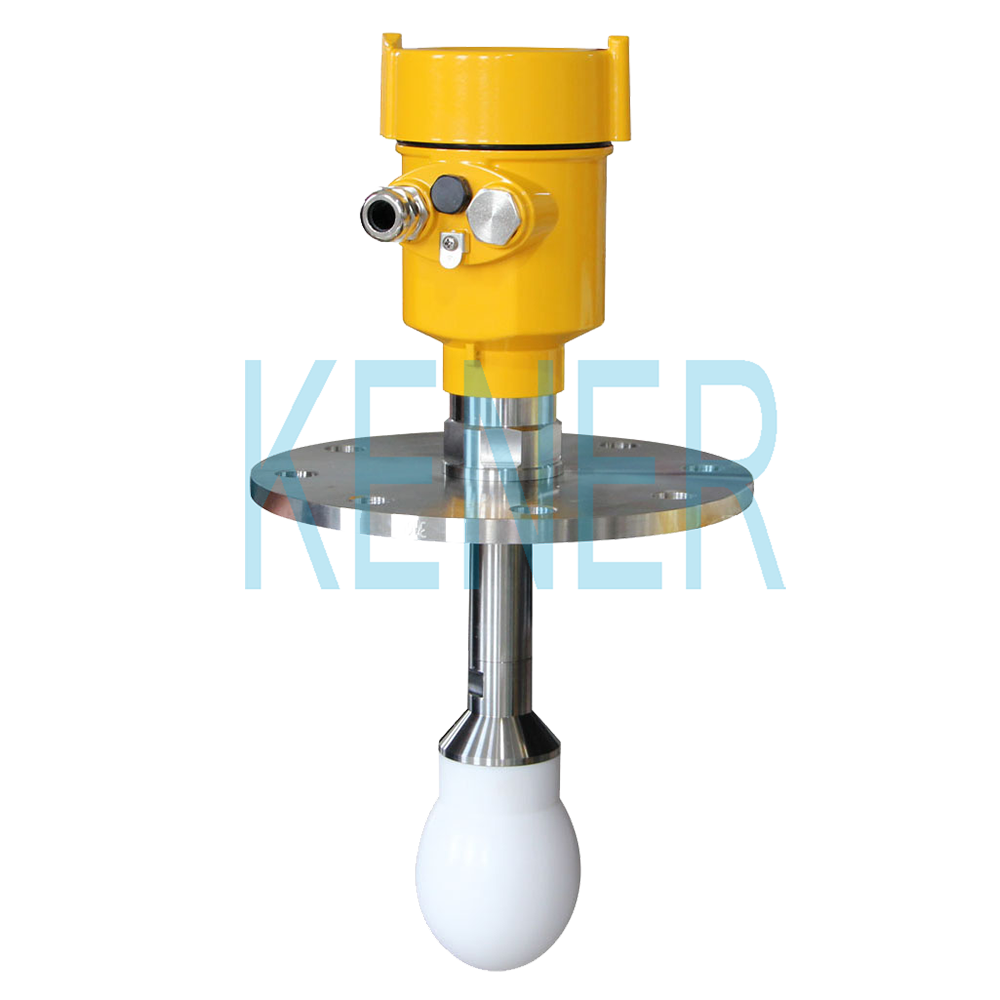

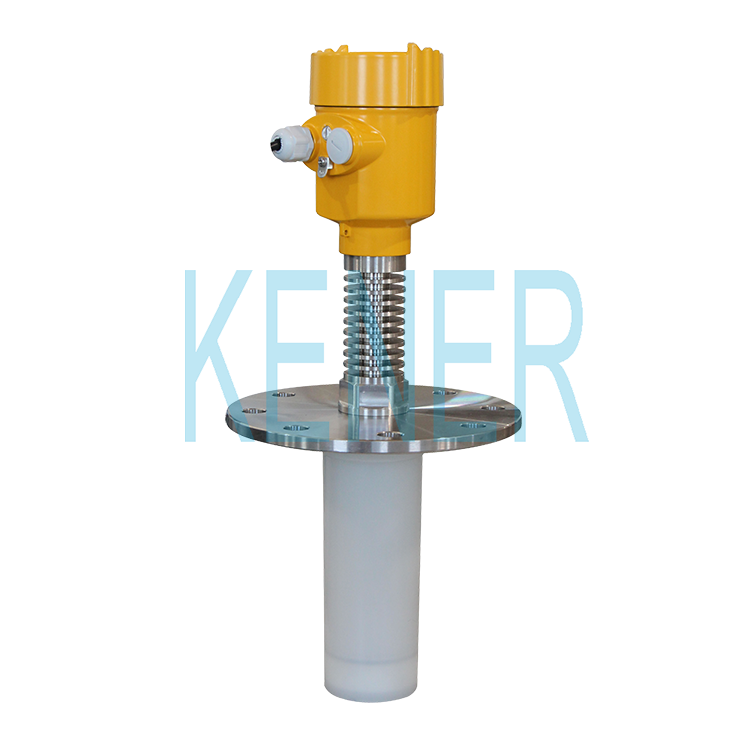

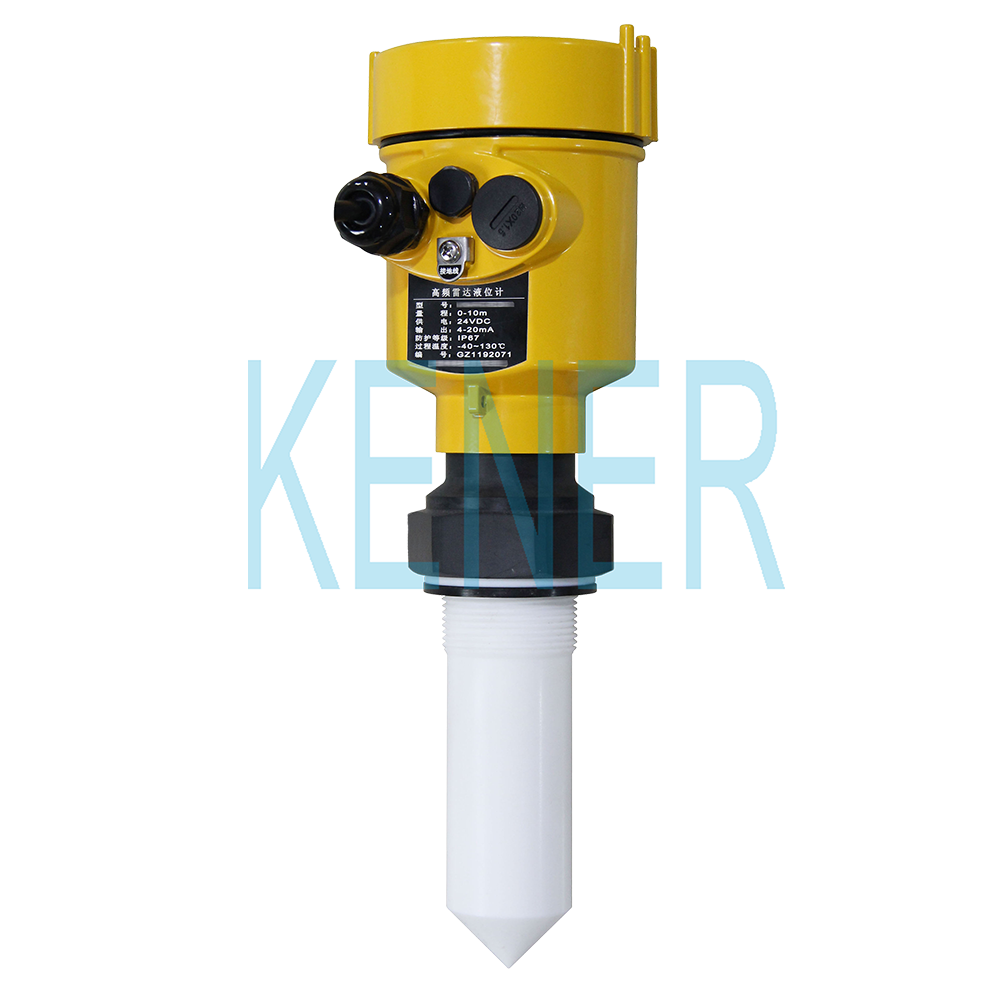

產品概述 PRODUCT OVERVIEW

雷達液位計系列傳感器是26G高頻雷達式物位測量儀表，測量距離可達80米。天線被進一步優化處理，新型快速的微處理器可以進行更高速率的信號分析處理，使得儀表可以用于各種強腐蝕性液體的測量。

產品規格 PRODUCT SPECIFICATION

應用：耐溫、耐壓、輕微腐蝕的液體

測量范圍：30米

過程連接：螺紋、法蘭

過程溫度：-40～130℃( 標準型 ) / -40～250℃( 高溫型 )

過程壓力：-0.1～4.0MPa

精度：±3mm

防護等級：IP67

頻率范圍：26GHz

電源：兩線制(DC24V)/四線制(DC24V/AC220V )

防爆等級：Exia ⅡC T6 Ga / Exd IIC T6 Gb

外殼：鋁單腔 / 鋁雙腔 / 塑料/ 不銹鋼單腔

信號輸出：4...20mA/HART( 兩線/四線 ) / RS485 Mod bus

產品特點 PRODUCT FEATURES

● 天線尺寸小，便于安裝；非接觸雷達，無磨損，無污染。
● 幾乎不受腐蝕、泡沫影響；幾乎不受大氣中水蒸氣、溫度和壓力變化影響。
● 嚴重粉塵環境對高頻物位計工作影響不大。
● 波長更短，對在傾斜的固體表面有更好的反射。
● 波束角小，能量集中，增強了回波能力的同時又有利于避開干擾物。
● 測量盲區更小，對于小罐測量也會取得良好的效果。
● 高信噪比，即使在波動的情況下也能獲得更優的性能。
● 高頻率適用于測量固體和低介電常數介質。

產品原理 THE PRODUCT PRINCIPLE

雷達物位天線發射較窄的微波脈沖，經天線向下傳輸。微波接觸到被測介質表面后被反射回來再次被天線系統接收，將信號傳輸給電子線路部分自動轉換成物位信號（因為微波傳播速度極快，電磁波到達目標并經反射返回接收器這一來回所用的時間幾乎是瞬間的）。

A：量程設定、B：低位調整、C：高位調整、 D：盲區范圍

測量的基準面是：螺紋底面或法蘭的密封面。

注：使用雷達物位計時，務必保證最高料位不能進入測量盲區（圖中D所示區域）。

外觀尺寸 APPEARANCE OF SIZE

技術參數 TECHNICAL PARAMETERS

過程連接	螺紋 G1½ ”A / 螺紋 1½ ”NPT / 法蘭
天線型材	不銹鋼 / PTFE
外殼	外殼和外殼蓋之間的密封	硅橡膠
	外殼視窗	聚碳酸酯
	接地端子	不銹鋼
供電電壓	兩線制	標準型	(16～26) V DC
		本安型	(21. 6～26. 4) V DC
		功耗	max 22. 5mA / 1W
		允許紋波
	隔爆型	- <100Hz	Uss < lV
		- (100～100K) Hz	Uss < l0mV
		(22. 8～26. 4) V DC	兩線制
		(198～242) V AC	四線制 / 110V AC 四線制
電纜參數	電纜入口／插頭	1個M20xl.5電纜入口
		1個盲堵M20xl.5
	接線端子	導線橫截面2.5mm²
輸出參數	輸出信號	(4～2 0) mA
	通訊協議	HART
	分辨率	1. 6μA
	故障信號	電流輸出不變
		20. 5mA
		22mA；
		3.9mA
	積分時間	(0～36)s，可調
盲區	天線末端
最大測量距離	80米（固體型）
	30米（液體型）
微波頻率	26GHz
通訊接口	HART通訊協議
測量間隔	大約1秒（取決于參數設置）
調整時間	大約1秒（取決于參數設置）
顯示分辨率	1mm
工作存儲及運輸溫度	(-40～100) ℃
過程溫度（天線部分的溫度）		(-40～130)℃
		(-40～250)℃
相對濕度	? 95%
壓力	Max. 4MPa
耐震	機械震動l0m/s² , (10～150)Hz
