產品描述

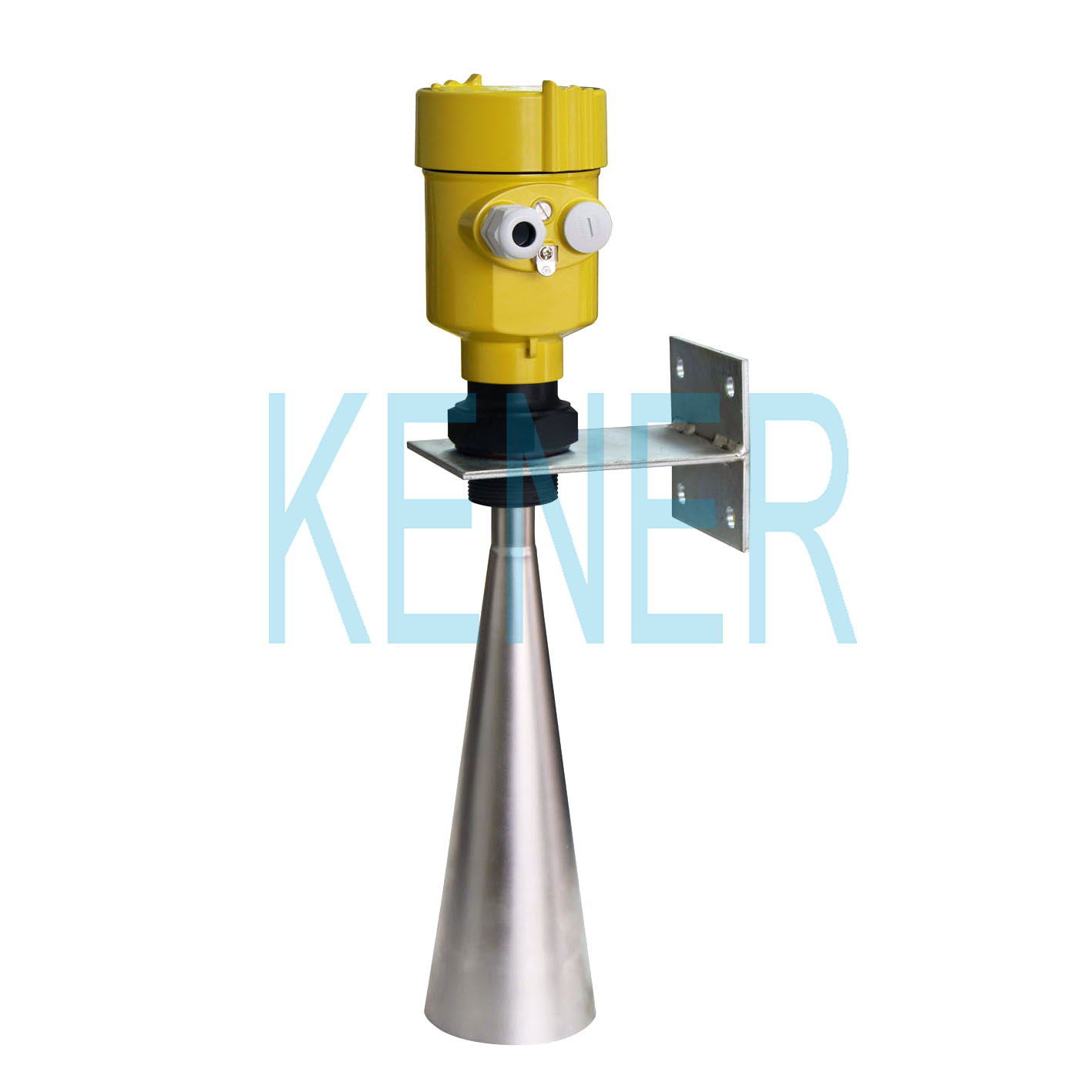

產品概述 PRODUCT OVERVIEW

9EH-909系列傳感器是26G高頻雷達式物位測量儀表，測量距離可達80米。天線被進一步優化處理，新型快速的微處理器可以進行更高速率的信號分析處理，使得儀表可以用于各種強腐蝕性液體的測量。



產品規格 PRODUCT SPECIFICATION

應用：河道、湖泊、淺灘

測量范圍：30米

過程連接：螺紋G1½? A / 支架/法蘭

過程溫度：-40～100℃

過程壓力：常壓

精度：±3mm

頻率范圍：26GHz

防護等級：IP67 / IP65

供電電源：DC(6—24V)/四線 DC 24V / 兩線

信號輸出：RS485/Modbus 協議 4~20mA/Hart 兩線

現場顯示：可選

外殼：鋁/塑料

產品特點 PRODUCT FEATURES

行業推薦的雷達水位計采用了26GHz的發射頻率，因而具有：
● 波束角小，能量集中，具有更強抗干擾能力，大大提高了測量精度和可靠性。
● 天線尺寸小，便于安裝和加防塵罩等天線防護裝置。
● 重量較輕約1KG，便于安裝。
● 測量范圍可達70米，覆蓋大型水庫等水位測量。
● 多種輸出電路接口與采集系統配合。
● 采用脈沖工作方式，雷達水位計發射功率極低，對人體及環境均無傷害


產品原理 THE PRODUCT PRINCIPLE

雷達物位天線發射較窄的微波脈沖，經天線向下傳輸。微波接觸到被測介質表面后被反射回來再次被天線系統接收，將信號傳輸給電子線路部分自動轉換成物位信號（因為微波傳播速度極快，電磁波到達目標并經反射返回接收器這一來回所用的時間幾乎是瞬間的）。

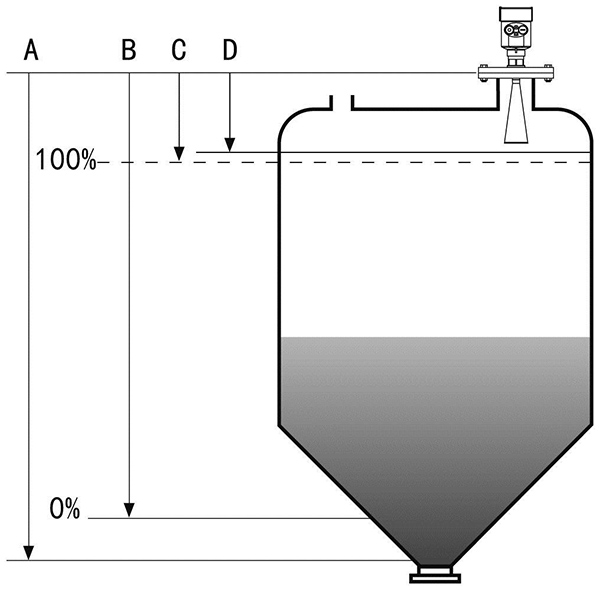

A：量程設定、B：低位調整、C：高位調整、 D：盲區范圍

測量的基準面是：螺紋底面或法蘭的密封面。

注：使用雷達物位計時，務必保證最高料位不能進入測量盲區（圖中D所示區域）。

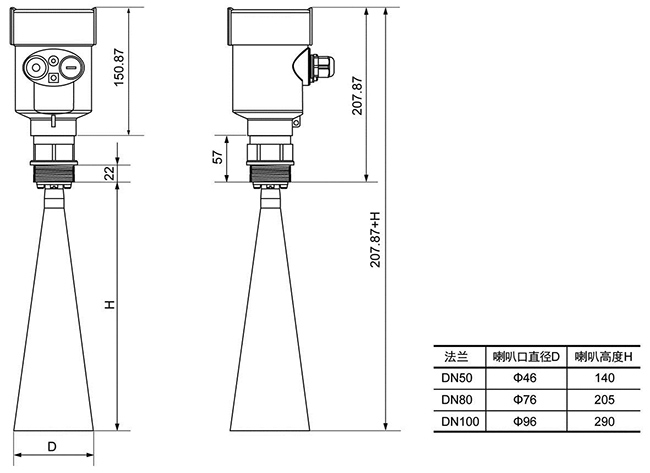

外觀尺寸 APPEARANCE OF SIZE



技術參數 TECHNICAL PARAMETERS

外 殼	外殼和外殼蓋之間的密封	硅橡膠
	外殼視窗	聚碳酸酯
	接地端子	不銹鋼
供電電壓	四線制	(6～24) V DC  / RS485  Modbus    / 功耗  90mW
	兩線	DC 24V   /  4~20mA    / 功耗  0.75W
	允許紋波	- <100Hz	Uss<="" d="">
		- (100～100K) Hz	Uss<="" d="">
電纜參數	電纜入口／插頭	M20xl.5電纜入口
	接線端子	導線橫截面1.0mm²
輸出參數	輸出信號	RS485 Modbus /  4~20mA
	通訊協議	Modbus / Hart
	分辨率	1. 6u A
	故障信號	電流輸出不變；
		20. 5mA
		22mA；
		3.9mA
	積分時間	(0～36)s，可調
盲區	天線末端
測量距離	70米
微波頻率	26GHz
測量間隔	大約1秒（取決于參數設置）
調整時間	大約1秒（取決于參數設置）
顯示分辨率	1mm
工作存儲及運輸溫度	(-40～70) ℃
過程溫度（天線部分的溫度）	(-40～100)℃
壓力	常壓
耐震	機械震動 l0m/s² , (10～150)Hz



安裝要求 INSTALLATION REQUIREMENTS



請注意以下事項，以確保儀表能正確安裝：請預留足夠的安裝空間。請避免強烈震動的安裝場合。

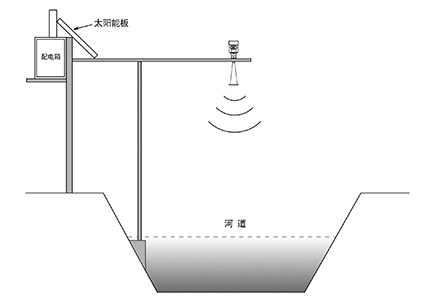

雷達及支架安裝示意圖（一）

雷達及支架安裝示意圖（二）

注：雷達天線發射微波脈沖時，都有一定發射角。從天線下緣到被測介質表面之間，及發射微波波束所輻射的區域內不得有障礙物。因此安裝時應盡可能避開遮擋設施，必要時須進行“虛假回波學習“。安裝儀表時還要注意：最高液位不得進入測量盲區；儀表必須接大地，增加防雷措施；室外應采取遮陽、防雨措施。
