產品描述

產品概述/Product overview----------------------------------------------------------◆◆

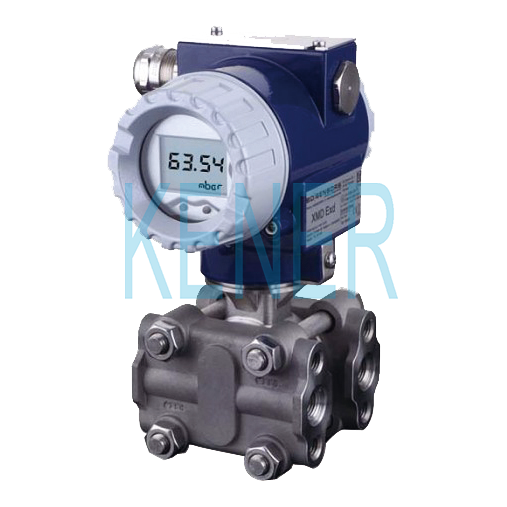

電容式差壓變送器及遠傳差壓變送器是差壓變送器中的新產品。廣泛用于石油、化工、冶金、電力、輕工、建材、科研等企事業單位，實現對各種流體壓力的測量，配用節流裝置可檢測液體、汽體和蒸汽，以及粘性、沉淀性或易產生結晶顆粒的流體的流量，也可以檢測差壓，表壓和分界面，還可以檢測開口容器或受壓容器內液體的液位。

產品特點/Product features-----------------------------------------------------------◆◆

◆體積小、重量輕。因為它零部件少，結構簡單，而且差壓、位移、電容信號的變換連接在一起，大大壓縮了體積，減小了重量。  ◆精度高。由于無機械傳動和磨擦，而且電容值相對變化量較大，所以精度容易做得高。  ◆可靠性好。由于可動件少，測量部件為全封閉焊接的固體結構，電子元器件經過嚴格的老化篩選，并采用特珠的接插體，從而大大提高了變送器的可靠性。  ◆量程可調范圍大，而且帶有正、負遷移結構。量程可調范圍大于6：1，量程零點外部連接可調。  ◆過載性能好。傳感器內部采用了結構簡單、性能可靠的凹弧面過載保護結構。  ◆具有可調阻尼裝置，可以用于脈動流體的測量。  ◆變送器針對隔爆型和本質安全型采用于專用電路，該電路最大輸出小于30mA。  ◆變送器可以附加100%指針、LCD液晶、LED數碼管顯示，現場讀數十分方便。  ◆變送器采用4~40mA DC標準電流信號輸出，二線制工作，帶負載、抗干擾能力強。

產品參數/Product parameters-------------------------------------------------------◆◆

1、主要技術參數 名稱 差壓變送器 適用場合 液體、氣體、蒸汽 測量范圍 0-10Mpa 精度等級 0.2%、0.1%、0.5% 供電電壓 24V DC 輸出信號 4-20mA、HART 環境溫度 -20～55℃ 相對濕度 5%～90% 膜片材質 316L、哈氏合金 防護等級 IP65

量程及范圍極限/Range and range limits------------------------------------------------◆◆

標稱量程 最小量程 量程下限（LRL） 量程上限（URL） 靜壓范圍 單向高壓端過載 單向低壓端過載 6kPa 200Pa -6kPa 6kPa 25MPa 25MPa 16MPa 40kPa 400Pa -40kPa 40kPa 40MPa 25MPa 16MPa 250kPa 2.5kPa -250kPa 250kPa 40MPa 25MPa 16MPa 1MPa 10kPa -500kPa 1MPa 40MPa 25MPa 16MPa 3MPa 30kPa -500kPa 3MPa 40MPa 25MPa 16MPa 10MPa 100kPa -500kPa 10MPa 40MPa 25MPa 16MPa     設置高、低限值要求：低限值（LRV ）與高限值（URV ）在量程上下限范圍內取值，當｜URV｜≥｜LRV ｜時，須滿足｜URV｜≥最小量程；當｜URV｜≤｜LRV｜時，須滿足｜LRV｜≥最小量程

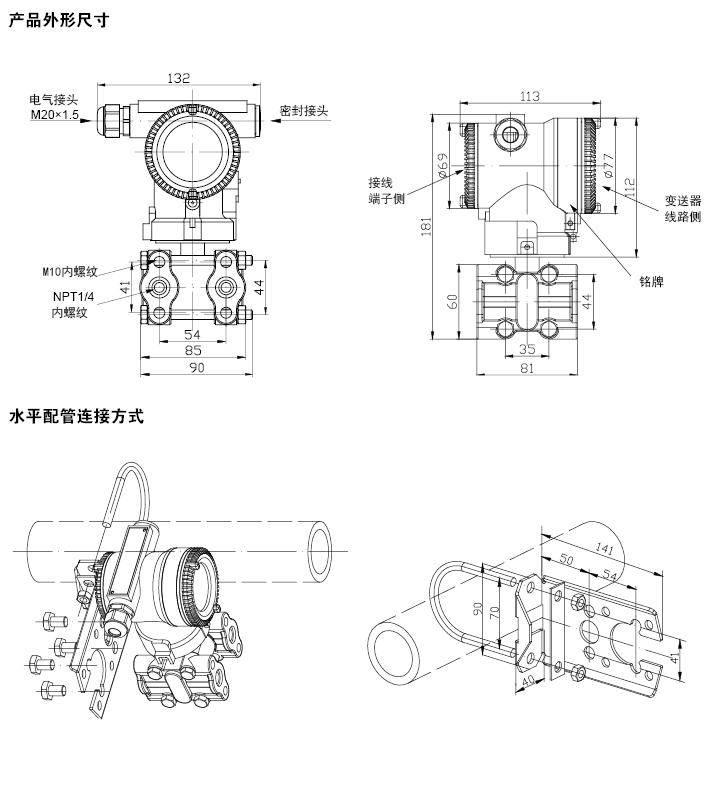

安裝注意事項/Installation precautions-----------------------------------------------◆◆ ①防止變送器與腐蝕性或過熱的補測介質相接觸。  ②要防止渣滓在導壓管內沉積。  ③導壓管要盡可能短一些。  ④兩邊導壓管內的液柱壓頭應保持平衡。  ⑤導壓管應安裝在溫度梯度和溫度波動小的地方。  ⑥防止引壓管內結晶或低溫結冰。  ⑦請勿將排氣/排液閥全部擰開，以免密封鋼珠掉落！
